Comment connecter plusieurs moteurs CC de 220 V entre eux ?

Connecter plusieurs moteurs 220 V CC ensemble peut être une entreprise complexe mais enrichissante, en particulier pour les applications nécessitant une puissance élevée ou un mouvement coordonné. En tant que fournisseur de moteurs 220 V CC de confiance, nous comprenons les subtilités impliquées dans de telles configurations et sommes là pour vous guider tout au long du processus.

Comprendre les bases des moteurs 220 V CC

Avant d'aborder les méthodes de connexion, il est essentiel d'avoir une solide compréhension des moteurs 220 V CC. Ces moteurs fonctionnent sur une alimentation en courant continu (CC) avec une tension de 220 volts. Ils sont couramment utilisés dans diverses applications industrielles et commerciales en raison de leur efficacité élevée, de leur contrôlabilité et de leurs performances fiables.

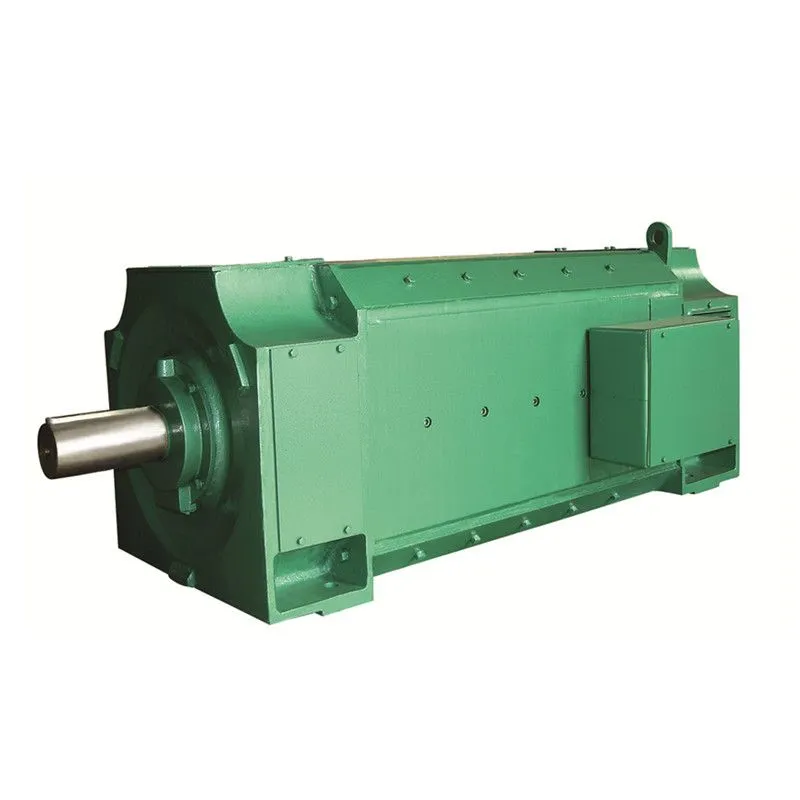

Il existe différents types de moteurs 220 V CC, chacun ayant ses propres caractéristiques et applications. Par exemple, leMoteur à courant continu du ciment ZSN4est spécialement conçu pour être utilisé dans l'industrie du ciment, où il fournit la puissance et le couple nécessaires aux opérations lourdes. D'un autre côté, leMoteur à courant continu série et shuntoffre différentes caractéristiques vitesse-couple selon qu'il est connecté en série ou en configuration shunt, ce qui le rend adapté à une large gamme d'applications. LeMachine de shunt CCest connu pour sa vitesse relativement constante et est souvent utilisé dans les applications où une vitesse de rotation stable est requise.

Facteurs à considérer avant de connecter plusieurs moteurs

Exigences d'alimentation

Le premier facteur à considérer est l’alimentation électrique. Assurez-vous que votre source d'alimentation peut fournir suffisamment de courant pour répondre aux demandes de puissance combinées de tous les moteurs. Chaque moteur 220 V CC a une puissance nominale spécifique, généralement mesurée en watts (W) ou en chevaux (HP). Calculez la puissance totale requise en additionnant les puissances nominales de tous les moteurs que vous prévoyez de connecter.

Caractéristiques du moteur

Les moteurs peuvent avoir différentes caractéristiques de vitesse, de couple, de courants de démarrage et de niveaux d'efficacité. Il est essentiel de sélectionner des moteurs présentant des caractéristiques similaires pour garantir qu'ils fonctionnent ensemble sans problème. Des moteurs mal adaptés peuvent entraîner une répartition inégale de la charge, une surchauffe et une panne prématurée du moteur.

Exigences de contrôle

Déterminez comment vous souhaitez contrôler les moteurs. Vous aurez peut-être besoin d’un contrôle individuel pour chaque moteur ou vous souhaiterez peut-être qu’ils fonctionnent de manière coordonnée. Cela influencera le type de système de contrôle que vous choisirez, comme un simple interrupteur marche-arrêt ou un contrôleur de moteur plus sophistiqué.

Méthodes de connexion

Connexion parallèle

L'un des moyens les plus simples de connecter plusieurs moteurs 220 V CC est de le mettre en parallèle. Dans une connexion parallèle, chaque moteur est connecté directement aux bornes de l’alimentation. La tension aux bornes de chaque moteur est la même (220 V dans ce cas) et le courant total tiré de l'alimentation est la somme des courants consommés par chaque moteur.

L'avantage d'une connexion en parallèle est que si un moteur tombe en panne, les autres peuvent toujours fonctionner de manière indépendante. Cependant, les moteurs connectés en parallèle partagent la charge de manière égale uniquement s'ils ont des caractéristiques électriques identiques. Si les moteurs ont des résistances ou des exigences de charge différentes, la répartition du courant peut être inégale, entraînant une surchauffe de certains moteurs.

Voici un guide étape par étape sur la façon d'établir une connexion parallèle :

1. Coupez l'alimentation électrique pour garantir la sécurité pendant le processus de connexion.
2. Identifiez les bornes positives (+) et négatives (-) de chaque moteur et de l'alimentation.
3. Connectez toutes les bornes positives des moteurs ensemble puis connectez cette borne combinée à la borne positive de l'alimentation.
4. Connectez toutes les bornes négatives des moteurs ensemble, puis connectez cette borne combinée à la borne négative de l'alimentation.

Connexion en série

Dans une connexion en série, les moteurs sont connectés bout à bout, de sorte que le même courant circule dans chaque moteur. La tension totale aux bornes de la combinaison en série est la somme des tensions aux bornes de chaque moteur. Cependant, lors de l'utilisation de moteurs 220 V CC, une connexion en série peut ne pas être pratique dans la plupart des cas car la tension aux bornes de chaque moteur serait inférieure à 220 V, ce qui pourrait amener les moteurs à fonctionner à vitesse réduite, voire pas du tout.

Si vous souhaitez quand même utiliser une connexion en série pour des raisons spécifiques, voici comment procéder :

1. Coupez le courant.
2. Connectez la borne positive du premier moteur à la borne positive de l'alimentation.
3. Connectez la borne négative du premier moteur à la borne positive du deuxième moteur, et ainsi de suite pour tous les moteurs.
4. Connectez la borne négative du dernier moteur à la borne négative de l'alimentation.

Série - Connexion parallèle

Une connexion série-parallèle combine les caractéristiques des connexions série et parallèle. Il peut être utilisé pour atteindre un équilibre entre les exigences de tension et de courant. Par exemple, vous pouvez regrouper les moteurs en paires connectées en série, puis connecter ces paires en parallèle.

Les étapes pour une connexion série - parallèle sont les suivantes :

1. Regroupez les moteurs par paires.
2. Connectez les moteurs de chaque paire en série comme décrit ci-dessus.
3. Connectez les bornes positives de toutes les paires connectées en série ensemble et les bornes négatives ensemble.
4. Connectez les bornes positives et négatives combinées à l'alimentation électrique.

Contrôle et protection

Une fois les moteurs connectés, il est important de mettre en œuvre des mesures de contrôle et de protection appropriées. Utilisez un contrôleur de moteur pour réguler la vitesse, le couple et la direction des moteurs. Les contrôleurs de moteur peuvent aller de simples commandes manuelles à des contrôleurs logiques programmables (PLC) avancés.

De plus, installez des dispositifs de protection tels que des fusibles, des disjoncteurs et des capteurs de surchauffe. Les fusibles et les disjoncteurs protègent les moteurs et l'alimentation électrique contre les situations de surintensité, tandis que les capteurs de surchauffe peuvent empêcher les moteurs de surchauffer.

Tests et dépannage

Après avoir connecté les moteurs et installé les dispositifs de contrôle et de protection, il est temps de tester le système. Allumez progressivement l'alimentation électrique et observez le fonctionnement des moteurs. Vérifiez tout bruit anormal, vibration ou surchauffe.

Si vous rencontrez des problèmes, commencez par vérifier les connexions pour déceler des fils desserrés ou un câblage incorrect. Mesurez la tension et le courant à différents points du circuit pour vous assurer qu'ils se situent dans la plage attendue. Reportez-vous aux spécifications du fabricant du moteur et aux guides de dépannage pour obtenir une assistance supplémentaire.

Conclusion

La connexion de plusieurs moteurs 220 V CC nécessite une planification minutieuse, la prise en compte de divers facteurs et l'utilisation de méthodes de connexion appropriées. En tant que fournisseur de moteurs 220 V CC, nous disposons de l'expertise et des produits de haute qualité pour soutenir vos projets de connexion de moteurs.

Que vous travailliez sur un système d'automatisation industrielle, une application de machinerie lourde ou tout autre projet nécessitant plusieurs moteurs, nous pouvons vous fournir les moteurs et les conseils appropriés. Si vous êtes intéressé par l'achat de nos moteurs 220 V CC ou si vous avez besoin de plus d'informations sur la connexion du moteur, n'hésitez pas à nous contacter pour des discussions approfondies sur l'achat. Nous sommes impatients de collaborer avec vous sur votre prochain projet.

Références

• Fitzgerald, AE, Kingsley, C. et Umans, SD (2003). Machines électriques. McGraw - Éducation sur les collines.
• Chapman, SJ (2012). Fondamentaux des machines électriques. McGraw - Éducation sur les collines.
