Quelles sont les exigences d'installation pour un moteur de 500 kW ?

En tant que fournisseur de moteurs de 500 kW, on me pose souvent des questions sur les exigences d'installation de ces machines puissantes. Un moteur de 500 kW représente un investissement important et une installation appropriée est cruciale pour garantir ses performances, sa longévité et sa sécurité optimales. Dans cet article de blog, j'examinerai les principales exigences d'installation pour un moteur de 500 kW, fournissant ainsi des informations précieuses à ceux qui cherchent à intégrer un tel moteur dans leurs opérations industrielles.

Préparation du site

La première étape de l'installation d'un moteur de 500 kW consiste à préparer le site d'installation. Cela implique plusieurs considérations importantes :

Espace requis

Un moteur de 500 kW est relativement gros et nécessite un espace suffisant pour l'installation, le fonctionnement et la maintenance. Le moteur doit être installé dans un endroit bien ventilé avec un espace suffisant autour pour permettre une bonne circulation de l'air. En règle générale, il doit y avoir au moins 3 pieds d'espace libre de tous les côtés du moteur et 5 pieds d'espace libre au-dessus. Cet espace est nécessaire pour éviter la surchauffe et pour permettre un accès facile au personnel de maintenance.

Fondation

Le moteur doit être installé sur une fondation solide et plane pour éviter les vibrations et garantir un fonctionnement stable. La fondation doit être conçue pour supporter le poids du moteur et de tout équipement associé, tel que les accouplements et les courroies. Pour un moteur de 500 kW, une fondation en béton est généralement recommandée. La fondation doit avoir au moins 12 pouces d'épaisseur et doit être correctement renforcée pour résister aux forces dynamiques générées par le moteur.

Alimentation électrique

Un moteur de 500 kW nécessite une quantité importante d’énergie électrique. Avant l'installation, il est essentiel de s'assurer que l'alimentation électrique du chantier est adéquate. Le moteur doit être connecté à un circuit électrique dédié avec la tension et la capacité de courant appropriées. L'alimentation électrique doit également être protégée par des disjoncteurs et des fusibles appropriés pour éviter les surcharges électriques et les courts-circuits. Il est recommandé de consulter un ingénieur électricien qualifié pour concevoir et installer le système électrique du moteur.

Montage du moteur

Une fois le site préparé, l’étape suivante consiste à monter le moteur. Cela implique les étapes suivantes :

Alignement

Un bon alignement du moteur avec l’équipement entraîné est crucial pour un fonctionnement efficace et pour éviter une usure prématurée. Un mauvais alignement peut provoquer des vibrations excessives, du bruit et endommager le moteur et l'équipement entraîné. Pour garantir un alignement correct, des outils d’alignement laser sont couramment utilisés. Ces outils peuvent mesurer avec précision l'alignement du moteur et de l'équipement entraîné et fournir un retour d'information en temps réel à l'installateur.

Installation du couplage

Le moteur est généralement connecté à l'équipement entraîné à l'aide d'un accouplement. Il existe plusieurs types d'accouplements disponibles, notamment les accouplements flexibles et les accouplements rigides. Le choix de l'accouplement dépend de l'application spécifique et des exigences du moteur et de l'équipement entraîné. Lors de l'installation de l'accouplement, il est important de suivre attentivement les instructions du fabricant pour garantir une installation et un alignement corrects.

Installation de la courroie (le cas échéant)

Dans certaines applications, le moteur peut être connecté à l'équipement entraîné à l'aide d'une courroie. Lors de l'installation de la courroie, il est important de s'assurer qu'elle est correctement tendue. Une tension excessive peut provoquer une usure excessive de la courroie et des roulements du moteur, tandis qu'une sous-tension peut provoquer un glissement de la courroie, entraînant une réduction de l'efficacité et de la transmission de puissance.

Installation du système de refroidissement

Un moteur de 500 kW génère une quantité importante de chaleur pendant son fonctionnement et il est essentiel de disposer d'un système de refroidissement efficace pour éviter toute surchauffe. Il existe plusieurs types de systèmes de refroidissement disponibles pour les moteurs, notamment le refroidissement par air, le refroidissement par eau et le refroidissement par huile.

Refroidissement par air

Le refroidissement par air est la méthode de refroidissement des moteurs la plus simple et la plus courante. Dans un système refroidi par air, le moteur est équipé d'un ventilateur qui souffle de l'air sur la surface du moteur pour dissiper la chaleur. Lors de l'installation d'un moteur refroidi par air, il est important de s'assurer que les bouches d'entrée et d'échappement d'air ne sont pas bloquées pour permettre une bonne circulation de l'air.

Refroidissement par eau

Le refroidissement par eau est une méthode de refroidissement plus efficace pour les moteurs, en particulier dans les applications à forte puissance. Dans un système refroidi par eau, l’eau circule à travers une enveloppe de refroidissement autour du moteur pour absorber la chaleur. Lors de l’installation d’un moteur refroidi par eau, il est important de s’assurer que l’alimentation en eau est propre et exempte de débris afin d’éviter le colmatage du système de refroidissement. Le débit et la température de l'eau doivent également être surveillés et contrôlés pour garantir des performances de refroidissement optimales.

Refroidissement de l'huile

Le refroidissement de l'huile est une autre méthode de refroidissement des moteurs, en particulier dans les applications où des températures élevées sont attendues. Dans un système refroidi par huile, l’huile circule dans le moteur pour absorber la chaleur. Lors de l'installation d'un moteur refroidi par huile, il est important de s'assurer que le niveau d'huile est maintenu au niveau approprié et que l'huile est changée régulièrement pour éviter toute contamination et dégradation.

Installation du système de contrôle

Un moteur de 500 kW est généralement contrôlé par un système de contrôle qui permet le démarrage, l'arrêt et le contrôle de la vitesse du moteur. Le système de commande peut comprendre un démarreur de moteur, un entraînement à fréquence variable (VFD) et un panneau de commande.

Installation du démarreur de moteur

Le démarreur moteur est responsable du démarrage et de l’arrêt du moteur. Il existe plusieurs types de démarreurs de moteur, notamment les démarreurs directs (DOL), les démarreurs étoile-triangle et les démarreurs progressifs. Le choix du départ-moteur dépend de l'application spécifique et des exigences du moteur. Lors de l'installation du démarreur de moteur, il est important de s'assurer qu'il est correctement dimensionné et adapté au moteur.

Installation du variateur de fréquence (VFD)

Un VFD est un dispositif qui permet un contrôle précis de la vitesse et du couple du moteur. Lors de l'installation d'un VFD, il est important de s'assurer qu'il est correctement installé et configuré. Le VFD doit être installé dans un endroit bien ventilé pour éviter toute surchauffe, et il doit être connecté au moteur et à l'alimentation électrique à l'aide des câbles et connecteurs appropriés.

Installation du panneau de commande

Le panneau de commande constitue l'interface entre l'opérateur et le système de commande du moteur. Il comprend généralement des interrupteurs, des boutons et des indicateurs pour contrôler et surveiller le moteur. Lors de l'installation du panneau de commande, il est important de s'assurer qu'il est facilement accessible et que le câblage est correctement étiqueté et organisé.

Considérations de sécurité

La sécurité est de la plus haute importance lors de l’installation d’un moteur de 500 kW. Les considérations de sécurité suivantes doivent être prises en compte :

Sécurité électrique

Comme mentionné précédemment, l'alimentation électrique du moteur doit être correctement installée et protégée pour éviter les risques électriques. Toutes les connexions électriques doivent être effectuées par un électricien qualifié et le moteur doit être mis à la terre pour éviter tout choc électrique.

Sécurité mécanique

Le moteur et l'équipement associé doivent être protégés pour éviter tout contact accidentel avec les pièces mobiles. Des protections doivent être installées autour du ventilateur, de l'accouplement et des courroies du moteur pour éviter toute blessure du personnel.

Sécurité incendie

Le moteur doit être installé dans une zone résistante au feu et des systèmes d'extinction d'incendie appropriés doivent être installés en cas d'incendie. Le système électrique doit également être conçu pour prévenir les incendies électriques.

Mise en service et tests

Une fois le moteur installé, il est important de le mettre en service et de le tester pour garantir son bon fonctionnement. La mise en service consiste à vérifier l'installation, le câblage et le système de contrôle pour s'assurer que tout est en ordre. Les tests consistent à faire fonctionner le moteur à différentes vitesses et charges pour vérifier ses performances et identifier tout problème potentiel.

Pendant la mise en service et les tests, les paramètres suivants doivent être surveillés :

• Température: La température du moteur doit être surveillée pour s'assurer qu'elle ne dépasse pas les limites recommandées par le fabricant.
• Vibration: Les vibrations du moteur doivent être surveillées pour s'assurer qu'elles se situent dans des limites acceptables. Des vibrations excessives peuvent indiquer un mauvais alignement ou d’autres problèmes.
• Courant et tension: Le courant et la tension du moteur doivent être surveillés pour s'assurer qu'ils se situent dans la plage spécifiée.

En conclusion, l'installation d'un moteur de 500 kW nécessite une planification minutieuse, des techniques d'installation appropriées et le strict respect des règles de sécurité. En suivant les exigences d'installation décrites dans cet article de blog, vous pouvez vous assurer que votre moteur de 500 kW fonctionne de manière efficace, fiable et sûre.

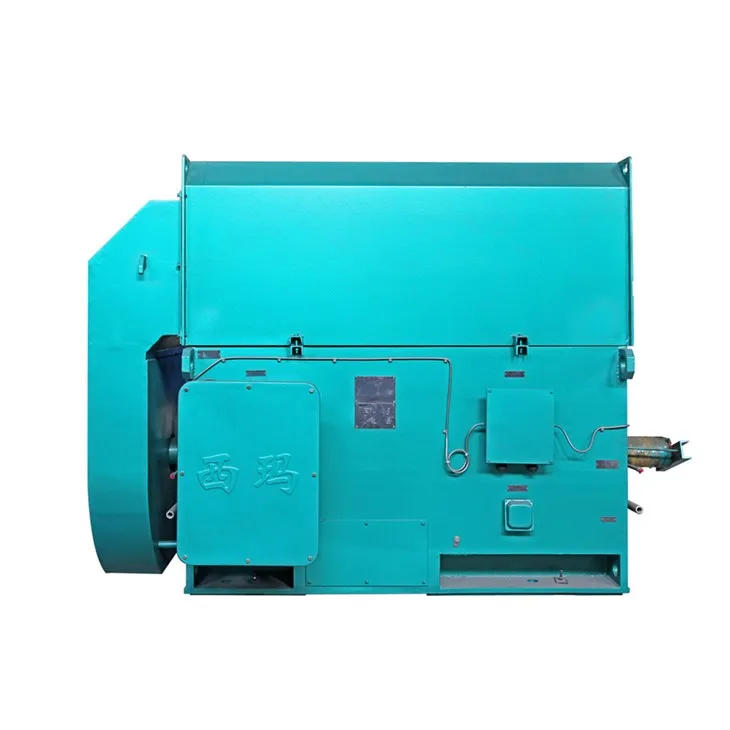

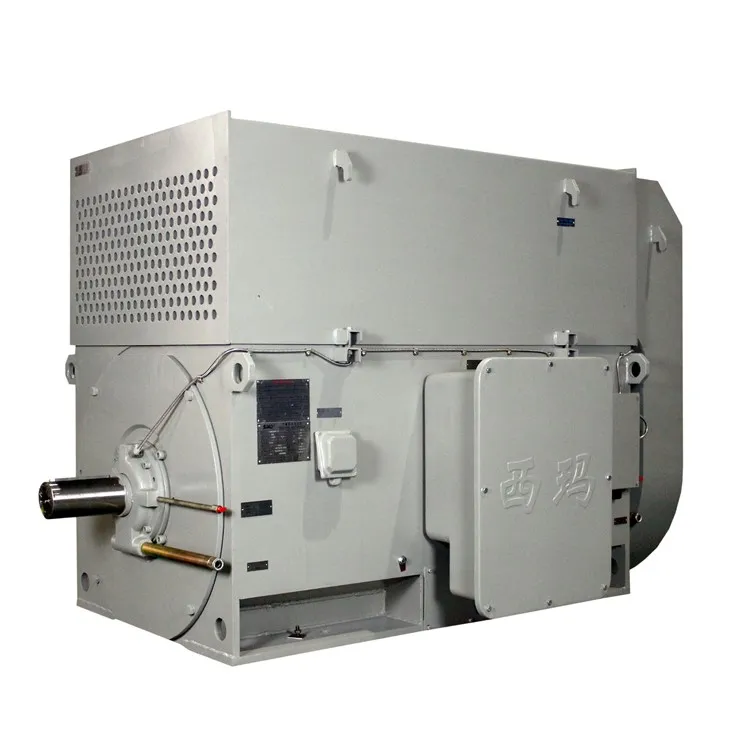

Si vous recherchez un moteur de 500 kW ou si vous avez des questions sur l'installation du moteur, n'hésitez pas à nous contacter. Nous sommes un fournisseur leader de produits de haute qualitéMoteurs asynchrones industriels,Moteur à rotation continue, etMoteur 1000 KW. Notre équipe d’experts est prête à vous aider dans la sélection de votre moteur et vos besoins d’installation.
