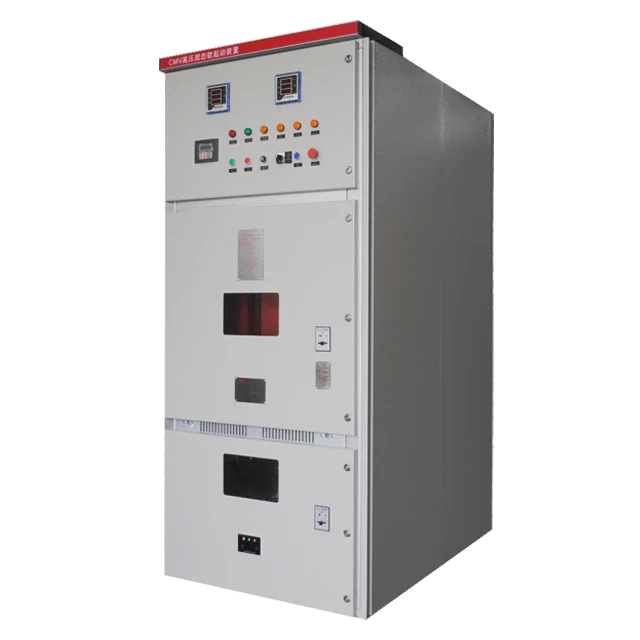

Dispositif de démarrage

Brève introduction

Série CMC-Tdispositif de démarrageAvoir diverses méthodes de départ: contrôle de la rampe de tension, contrôle du couple linéaire, contrôle du couple carré, contrôle de l'onduleur de pas, contrôle du couple carré, contrôle de la conversion de la fréquence des pas, etc. Les utilisateurs peuvent choisir différentes méthodes de démarrage en fonction des différentes charges et des conditions d'utilisation spécifiques.

Lors de l'utilisation de la rampe de tension de démarrage, la tension de sortie chargée aux deux extrémités du moteur augmentera linéairement, et en même temps, le courant de sortie augmentera à un certain taux, et le courant restera inchangé lorsque le courant de démarrage augmentera à la même valeur M, c'est-à-dire que la fonction limite de courant du système, et que l'autre démarrage a la même fonction, qui ne sera pas répétée plus tard. Si le courant tombe en dessous de la valeur limite, le système continuera de déplacer la phase jusqu'à ce que le début soit terminé.

En commençant par le couple linéaire, la tension de sortie chargée aux deux extrémités du moteur est contrôlée, la courbe de tension de sortie est indiquée sur la droite et le couple de sortie augmentera progressivement en fonction de la courbe optimale prédéfinie pour démarrer le moteur, ce qui convient aux occasions où la charge devient plus lourde progressivement.

Lorsque vous utilisez le couple carré, la tension de sortie chargée aux deux extrémités du moteur sera contrôlée, et le couple de sortie augmentera progressivement en fonction de la courbe optimale prédéfinie pour démarrer le moteur, et ce type de méthode de démarrage convient aux occasions où le couple devient progressivement plus léger.

Le démarrage de la conversion de fréquence mis en scène est dans le processus de départ, le dispositif de démarrage souple accélère d'abord en trimestre, lorsque la vitesse atteint la vitesse nominale du trimestre, puis passe à la fréquence industrielle pour démarrer, le trimestre de fréquence utilise le démarrage de la rampe de tension, la fréquence industrielle utilise la rampe de couple Démarrage, ce type de méthode de démarrage est principalement appliqué dans les grandes charges ingerties.

La fonction de saut soudaine est principalement appliquée àle moteuravec une grande résistance statique, en appliquant un grand couple de départ instantané pour surmonter le grand couple de frottement statique. Dans ce mode, la tension de sortie atteint rapidement la tension de saut définie, et lorsque le temps de saut prédéfini est atteint, la tension de sortie tombe dans la tension de démarrage, puis commence en douceur en fonction de la tension de démarrage et du temps de rampe de mise en œuvre jusqu'à ce que le démarrage soit terminé. Il existe deux façons de sauter, à savoir le saut à buck et le saut à basse fréquence, et le saut à basse fréquence a un couple de sortie plus grand que le saut de tension, et l'impact actuel est faible.

Afin de résoudre le problème que certaines charges sont difficiles à démarrer sur le terrain, le système a donc la fonction du démarrage secondaire. Le mécanisme principal est: lorsque l'heure de départ est supérieure au paramètre "Temps de début limite de courant de démarrage secondaire (C08)" et que le système de contrôle est toujours à l'état de la limitation actuelle, la valeur de la limitation actuelle de "Multiplicateur de limitation de courant est plus" de la valeur de la limitation du courant secondaire AMPLIFIED LIMITION (C09) à la "valeur de démarrage secondaire". C09 ". C09. Par conséquent, cette valeur doit être légèrement supérieure à la valeur du paramètre "Current Limiting multiple (C07)".

Principaux paramètres techniques

Caractéristiques

Choisissez Simo, choisissez la qualité!
