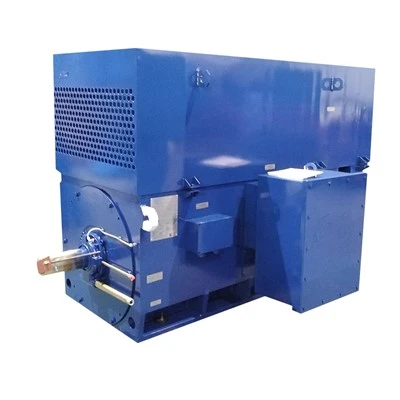

YJTKK630-6 VVVF Connexion de moteur Y asynchrone triphasé 1400 kW 995 tr/min

Brève introductiondvente aux enchères

Construite par Xi'an SIMO Motor Co., Ltd., la série YJTKK est une gamme haut de gamme de moteurs asynchrones triphasés à haute -tension variable-fréquence-asynchrone-conçus pour les systèmes d'entraînement industriels à usage intensif. L'unité représentative, YJTKK630-6, produit 1 400 kW à 10 kV et 995 tr/min, offrant la densité de puissance et la fiabilité exigées par les opérateurs industriels mondiaux.

Chaque moteur YJTKK est construit autour d'un cadre en fonte-robuste et d'un rotor à cage d'écureuil-équilibré avec précision-, garantissant un minimum de vibrations et une intégrité mécanique maximale en service continu S1. Le système de refroidissement air-eau IC666 maintient des températures de fonctionnement stables même dans les environnements les plus difficiles, tandis que le boîtier IP54 protège de la poussière et de l'humidité. L'isolation de classe thermique 155 (classe F-) offre une résistance diélectrique et une endurance thermique exceptionnelles, prolongeant la durée de vie des enroulements et réduisant les temps d'arrêt imprévus. Une caractéristique électrique déterminante de cette série est sony connexion moteur, qui répartit uniformément les tensions de phase et supprime les courants harmoniques. Cette topologie en étoile améliore non seulement la qualité de l'énergie, mais réduit également les contraintes diélectriques sur chaque enroulement, ce qui rend le moteur hautement compatible avec les variateurs de fréquence moyenne -tension variable-.

Avec un rendement évalué à 94,3 % (classe premium IE3) avec un facteur de puissance de 0,86, le YJTKK630-6 convertit l'énergie électrique en sortie mécanique avec un minimum de pertes. La large plage de fréquences -couple constant de 5 à 50 Hz et puissance constante de 50 à 70 Hz-offre aux opérateurs un contrôle précis sur les pompes, les ventilateurs, les compresseurs et les convoyeurs. Le couple maximal atteint 13 370 N·m, permettant un démarrage et un fonctionnement en toute confiance sous de lourdes charges. Le système de roulements associe des roulements à rouleaux cylindriques NU238ECM à l'extrémité d'entraînement avec des roulements à gorge profonde 6336/C3 à l'extrémité non motrice, supportant des charges radiales élevées et garantissant de longs intervalles d'entretien. Un système de circulation de graisse externe en option est disponible pour les variantes de roulements lisses lubrifiés par composé.

La valeur nominale du stator de 10 kV à 99,7 A positionne la série YJTKK comme une solution idéale pour les réseaux industriels moyenne tension-. La normey connexion moteurréduit le courant de phase par rapport aux configurations en triangle, permettant l'utilisation de câbles d'alimentation plus petits et réduisant les pertes de conduction sur les longues lignes d'alimentation. Il limite également naturellement les niveaux de courant de court-circuit-, améliorant ainsi la sécurité électrique à l'échelle de l'usine. Pour un fonctionnement à fréquence variable-, cette connexion minimise les problèmes de tension de mode commun- et de tension d'arbre, protégeant ainsi les roulements et l'isolation d'une dégradation prématurée. Les intégrateurs de systèmes apprécieront l'interface simple avec les principales marques d'EFV moyenne tension, réduisant ainsi le temps d'ingénierie et les risques de mise en service.

Chaque moteur est livré avec une plaque d'avertissement bilingue couvrant la vérification de la rotation, la précharge d'eau de refroidissement-, les procédures de démarrage à tension réduite- et les exigences d'alignement des accouplements. La série est conforme à la norme GB/T 28562 et est certifiée CE, et chaque unité est soumise à des tests complets en usine-sans-charge, rotor verrouillé-,-augmentation de température et résistance d'isolation-avant la livraison. Des numéros de série uniques garantissent une traçabilité complète.

La série YJTKK est destinée au traitement de l'eau et des eaux usées, aux auxiliaires de centrales électriques, au ciment et aux mines, à la métallurgie, à la pétrochimie et aux grands systèmes CVC. Le fonctionnement à vitesse variable- génère généralement 20 à 40 % d'économies d'énergie par rapport à une limitation à vitesse fixe-, offrant ainsi un retour sur investissement rapide. Pour les ingénieurs spécifiant un moteur d'entraînement fiable à moyenne tension-, ley connexion moteurfournit une interface électrique standardisée à faibles-harmoniques qui simplifie la sélection du variateur et protège les équipements en aval. S'appuyant sur les 60+ années d'expérience en fabrication de SIMO et sur un réseau de service mondial, la série YJTKK est le choix de confiance pour les applications à vitesse variable-haute-puissance et-efficacité énergétique.

La série YJTKK combine 1 400 kW de puissance brute, une efficacité IE3 et une construction robuste dans un seul boîtier prêt pour le VFD-. Des grandes stations de pompage aux réseaux de ventilateurs industriels, il offre des performances constantes, un faible coût de cycle de vie et une fiabilité inégalée. Pour les systèmes d'entraînement à vitesse variable-exigeants, YJTKK établit la norme.

Principaux paramètres techniques

Détails de production

Cadre

• Cadre à structure en caisson, facile à entretenir et à installer

• Dimensions flexibles

• Perspectives personnalisables

---

Stator

• L'enroulement en cuivre pur à 99,9 % garantit la puissance et l'efficacité de sortie.

• Excellent système d'isolation avec 5 flux de traitement supplémentaires

• Tous les enroulements sont installés à la main pour garantir que toutes les fentes sont pleines et éviter tout éventuel défaut d'enroulement.

---

Rotor

• Rotor en fonte d'aluminium avec noyau de rotor en acier au silicium de haute qualité pour assurer l'efficacité de l'induction

• Le rotor à barre de cuivre est disponible pour le moteur YKK

• Arbres usinés avec précision avec une bonne capacité de ténacité

---

Essai

• Tous les moteurs doivent passer les tests avant d'être peints et emballés.

• Nous testons régulièrement les produits existants et nouveaux pour garantir la qualité.

---

Colis et livraison

• Tous les moteurs seront emballés bien avant la livraison

• Couvercle en plastique à l'intérieur, feuille d'aluminium sous vide à l'extérieur, puis boîte en bois massif.

---



Applications

Le moteur YJTKK est largement utilisé dans de nombreuses industries générales, telles que les souffleurs, les pompes, les concasseurs, les machines de découpe et de nombreuses autres machines lourdes. Pour plus de détails sur l’application, contactez-nous.

Ciment

Centrale électrique

Conservation de l'eau

Acier

CHOISISSEZ SIMO, CHOISISSEZ LA QUALITÉ !
